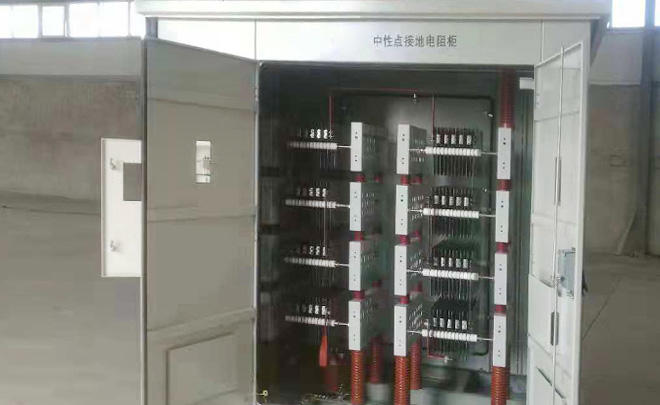

電網中性點不接地運行時,即使系統的電容電流不大,也會因在單相接地時會產生間歇性的弧光過電壓,使健全相的電位有可能升高到足以破壞其絕緣水平的程度,甚至形成相間短路.如果在變壓器的中性點(或借用接地變壓器引出中性點)串接一接地電阻柜后泄放間歇性的弧光過電壓中電磁能量.則中性點電位降低,故障相恢復電壓上升速度也減慢,從而減少電弧重燃的可能性,抑制了電網過電壓的幅值,并使有選擇性的接地保護得以實現.接地電阻柜耐高溫和低溫、耐潮濕、耐低氣壓、耐輻射、耐鹽霧和霉菌、耐振動和沖擊等.性能參數接地電阻柜性能參數包括額定功耗、標稱阻值及允許偏差、電阻溫度系數、高頻特性、非線性和電流噪聲、極限電壓等方面都非常的出色.接地電阻柜阻值穩定,電阻溫度系數2.17×10-4Ω℃,確保了保護的靈敏度。

以前低壓系統主要采用直接接地方式或不接地方式。如果系統采用直接接地方式時,當發生一相接地故障,直接接地系統的中性點電壓保持不變,但是系統中性點電流過大,易損壞中性點接地絕緣,燒毀中性點系統。如果系統采用不接地方式時,產生的過電壓倍數比較高,由于弧光和鐵磁諧振過電壓使健全相的相電壓升高4--7倍,這對電纜、開關柜的絕緣和熱穩定都構成較大威脅。

目前,我國已有不少配電網中性點采用了經電阻接地的運行方式。安裝中性點接地電阻柜后,當發生非金屬性接地時,受接地點電阻的影響,流過接地點和中性點的電流比金屬性接地時有顯著降低,同時,健全相電壓上升也顯著降低,零序電壓值約為單相金屬性接地的一半。由此可見,采用中性點經電阻接地,可降低單相接地時的暫態過電壓、消除弧光接地過電壓和某些諧振過電壓,并能采用簡單的繼電保護裝置迅速選擇故障線路,切除故障點。

采用帶有接地變的電阻柜,一般只有用在單相變壓器,在沒有其中性點的情況下會采用一個帶有接地變電阻柜。采用什么樣的接地變一般也有一個固定的公式,對于用于消弧線圈的接地變壓器和用于電阻接地的變壓器,前者應根據電網發生單相接地運行2h這一要求來確定它的容量,即允許連續運行2h。后者的工作按其為高電阻接地時,其容量按通過電阻電流和電容電流之向量和且運行2h來考慮,而對于中、小電阻接地方式的工作時間僅以10s來考慮。因而在接地變壓器的設計上應區別對待,以使接地變壓器的設計基礎上,盡量做到用料合理和精力,降低造價。
