中性點接地電阻柜和消弧線圈內部配置的不同

發布日期:2022-10-17 作者:蘭徹電力 點擊:

中性點接地電阻柜和消弧線圈都是在中性點上用來接地的,作用都是在系統發生單相接地故障時,起到防止因接地故障引起的弧光過電壓,以及在單相接地故障時,因系統中故障電流引起的其它危害。


消弧線圈成套裝置的作用主要是在中性點和大地之間接入一個電感消弧裝置,在系統發生單相接地故障時,利用消弧線圈的電感電流對接地電容電流進行補償,使流過接地點的電流減小到能自行熄弧范圍,其特點是線路發生單相接地時,按規程規定電網可帶單相接地故障運行2h。


而中性點接地電阻柜的作用是單項接地故障時,能快速切除故障,抑制諧振過電壓,還可以使輸電設備的絕緣水平降低一至兩個檔次,降低整體電網的投資,提高了電力系統的可靠性。中性點接地電阻柜,一般由接地變壓器(可選)、電阻、電流互感器、外殼、電阻柜智能監控裝置(可選)、隔離開關或者真空接觸器等的組成。

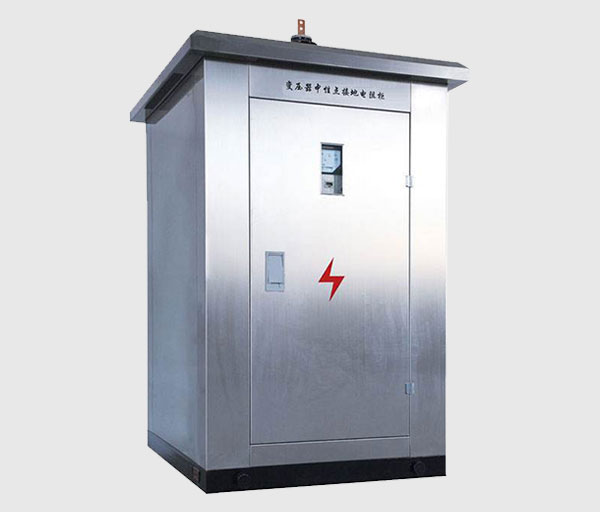

中性點接地電阻柜


消弧線圈成套裝置,按調匝式的來說有接地變壓器、消弧本體、微機控制器、控制屏、阻尼電阻箱、有載開關、電力互感器、電壓互感器、避雷器隔離刀閘。發電機所適用的中性點接地方式,應能保證當發生定子一點接地故障時,中性點的暫態過電壓不超過允許值,且與接地故障電流的時間特性相適應。


為了在檢修或者維修期間實現該裝置與系統隔離,在該裝置的內部電源入口處裝設隔離開關。隔離開關后接一臺接地變壓器,并在接地變壓器二次側接入小阻值電阻器,等效為發電機中性點的高阻接地方式,另外在變壓器的一次側和二次側回路分別串接電流互感器,為外界提供相應的保護信號、指示信號等。


為了防止發電機中性點遭遇雷電沖擊過電壓的危害,在發電機電阻柜內還裝有電機中性點用無間隙金屬氧化物避雷器。接地變壓器容量等參數的確定,還需考慮主變、電纜、封閉母線等設備的電容。
