現在中性點經電阻接地方式已被寫入電力行業規程,電力行標DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》第3.1.4條規定:6-35KV主要由電纜線路構成的送、配電系統,單相接地故障電容電流較大時,可采用低電阻接地方式,但應考慮供電可靠性要求、故障時瞬態電壓、瞬態電流對電氣設備的影響、對通信的影響和繼電保護技術要求以及本地的運行經驗等。
第3.1.5條規定:6KV和10KV配電系統以及發電廠廠用電系統,單相接地故障電容電流較小時,為防止諧振,間隙性電弧接地過電壓等對設備的危害,可用高電阻接地方式。接地電阻柜適用于戶內、戶外。環境溫度不低于–40℃,不高于+40℃。海拔高度不超過300Om。相對濕度不大于 95%(25℃)。
電網頻率:48~52Hz(5OHz系統) 、58~62Hz(6OHz系統 )。電阻安裝點正常狀態下中性點位移不超過運行相電壓的3% 。在相電壓作用下,電阻箱工作時間不小于10S。非金屬電阻器外套管爬電比距不小于20mm/kV,能適用中等污穢場所。安裝場所的空氣中不應含化學腐蝕氣體和蒸氣,無爆炸性塵埃。
中性點通過發電機電阻柜接地可以把故障電流限制到適度大小,一方面保證繼電保護的選擇性和靈敏度,同時又要保證故障點盡可能的不發生較大損傷,把暫態過電壓限制到正常線對中性點電壓的26倍以下,防止電弧重燃,避免主設備因電弧接地過電壓而受損。同時由于電阻的阻尼對防止鐵磁諧振過電壓有顯著作用。

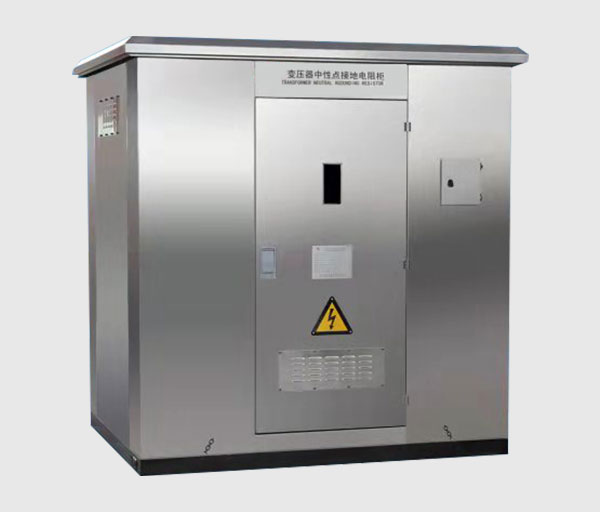

根據不同的使用條件中性點接地電阻柜分為戶內型和戶外型。進線方式可采用上進,側進下出,上出和下進下出等,采用上進。側進下出時柜體頂端裝有穿墻套管,電阻柜體頂部裝有吊環便于吊裝。電阻材質可采用特種合金材料或非金屬特種材料閥片。
