接地變壓器的主要用來連接接地電阻。接地電阻柜廠家介紹當系統發生接地故障時，對正序負序電流呈高阻抗，對零序電流呈低阻抗性使接地保護可靠動作。接地變壓器簡稱接地變，根據填充介質，接地變可分為油式和干式；根據相數，接地變可分接地變壓器為三相接地變和單相接地變。

三相接地變作用是在系統為△型接線或Y型接線中性點無法引出時，引出中性點用于加接消弧線圈或電阻，此類變壓器采用Z型接線或稱曲折型接線。與普通變壓器的區別是，每相線圈分成兩組分別反向繞在該相磁柱上，這樣連接的好處是零序磁通可沿磁柱流通，而普通變壓器的零序磁通是沿著漏磁磁路流通，所以Z型接地變壓器的零序阻抗很?。?0Ω左右），而普通變壓器要大得多。

按規程規定，用普通變壓器帶消弧線圈時，其容量不得超過變壓器容量的20%。Z型變壓器則可帶高容量的消弧線圈，接地變除可帶消弧圈外，也可帶二次負載，可代替所用變，從而節省投資費用。單相接地變主要用于有中性點的發電機、變壓器的中性點接地電阻柜，以降低電阻柜的造價和體積。

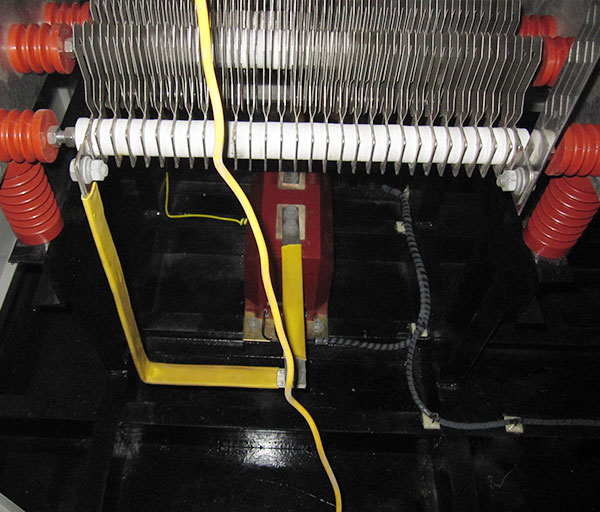

變壓器中性點接地電阻柜適用于系統中性點，采用小電阻或中電阻接地的場合。此時電網出現單相接地故障時需立即跳閘切除故障線路。當電網出現單相接地時，接地電阻向接地點提供附加阻性電流，使接地電流呈阻容性質，從而保證產生的過電壓不超過2.6倍的相電壓。

中性點電阻接地方式下城市配電網在單相接地時，零序阻抗和正序阻抗的幅值相差很大。三相正、負序電流流過時，接地變壓器的每一鐵芯柱上的磁勢，是該鐵芯柱上分屬不同相的兩繞組磁勢的相量和。

三個鐵芯柱上的磁勢是一組三相平衡量，相位差 120°，產生的磁通可在三個鐵芯柱上互相形成回路，磁路磁阻小，磁通量大，感應電勢大，呈現很大的正序、負序阻抗。因此接地變壓器具有正、負序阻抗大而零序阻抗小的特點。
