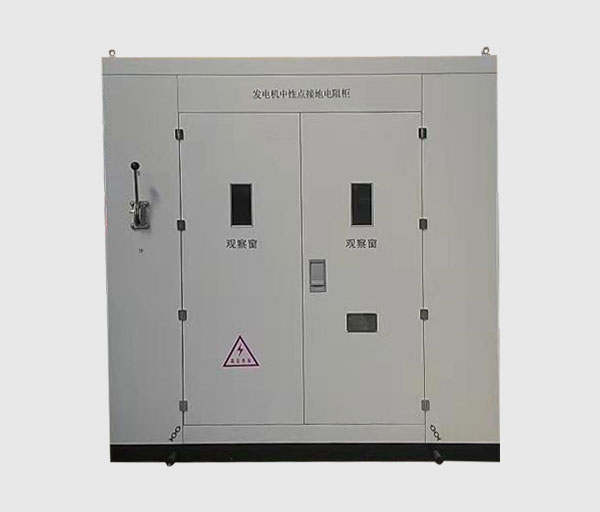

發電機中性點接地電阻柜是安裝在發電機中性點上的保護設備,其原理是中性點可以通過電阻接地將故障電流限制在一個合適的值。一方面使繼電保護具有足夠的靈敏度和選擇性,同時使故障點僅輕微受損,將暫態過電壓限制在正常線電壓到中性點電壓的2.6倍,限制電弧重燃,防止電弧間隙過電壓對主設備的破壞。
同時在防止鐵磁諧振過電壓方面也起到了顯著的作用。發電機的中性點電纜通過接地電阻柜的進線孔接至變壓器的進線,出線需要現場人員通過變壓器和電阻接地。對于變壓器的二次側,如果現場需要繼電保護,可以安裝電流繼電器來監測電流。為中性點電阻柜設置一個固定值,即接地電流超過后,輸出控制或報警信號。
監控接地電流大小、接地次數、溫濕度、電阻溫度等,并將數據實時傳輸?shù)街骺厥?。隨著電力系統的蓬勃發展,要求其配套設施的功能不斷完善。由于發電機組在運行中容易發生單相接地故障,當故障電流達到一定值時,就會發生電弧接地,破壞發電機的絕緣保護,擴大定子繞組的絕緣損壞范圍,并可能燒壞鐵芯,造成相間或匝間短路,導致設備無法使用甚至報廢。
為了解決這個問題,采用消弧線圈和中性點接地電阻柜來處理中性點接地。中性點經接地電阻柜接地,因其結構簡單、安裝方便、對配套設備絕緣水平要求低,在電力系統中應用廣泛。發電機中性點接地電阻柜采用的不銹鋼材質,電導率高,溫度系數高,可承受的溫度到達1400℃,耐腐蝕,穩定性好。
發電機中性點接地電阻柜的柜內接地變壓器采用干式變壓器,容量大,耐沖擊。電阻柜一般情況下是用在戶內,柜體材質有冷軋鋼板、不銹鋼板等。發電機中性點接地電阻柜可以加裝電阻柜監測保護裝置,來記錄接地電阻的接地次數。當檢測到接地電流大于所設置的報警電流值時,裝置發出報警信號。
當接地時間,超過接地延時時間設定值后,裝置發出報警信號。電阻柜檢測保護裝置帶有通訊接口,可以將相關信息報告給上級監控系統,方便監測。發電機中性點接地電阻柜可以安裝隔離開關,便于檢修。
