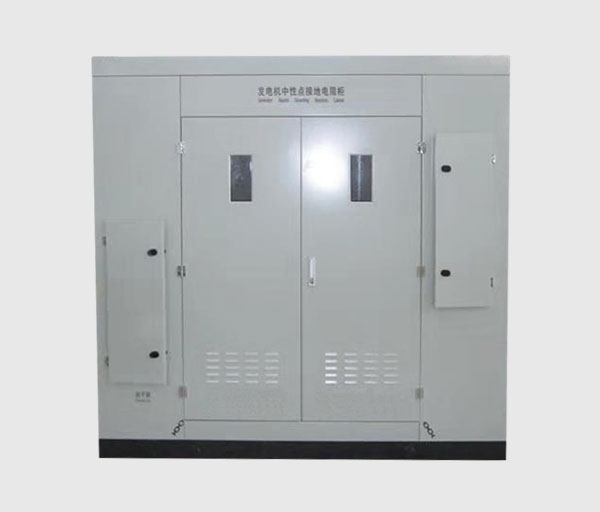

接地電阻柜系統說明隨著柴油機組發電在國內及國際上的應用廣泛，防止系統接地后損害機組，采用接地電阻柜可以降低接地電流，降低健全相的電壓。在系統接地后，健全相的電壓升高，會造成過電壓保護設備誤動作，電壓過高甚至造成避雷器或過電壓保護器損壞，影響系統運行。

接地電阻安裝于中性點上，會降低其他相電壓升高，保護系統運行。在系統某相接地后，接地點的電流很大，電流會經過中性點傳導到其他相。發電機組的中性線電流有一定的限制，如果過大，就會燒毀中性線，甚至整個線圈。加裝接地電阻后，就會限制接地電流到某個合適的值，防止損壞繼續擴大。

按照相關的標準，接地電流一般設定在中性點通過電流的25%-40%之間。一般接地電阻電流設計為50A左右。還和系統機組多少和接地變壓器接地方式等有關。接地電阻大都采用鐵絡鋁電熱合金制造，電導率高，溫度系數高，可耐1400℃的高溫，耐腐蝕性好，穩定性好。柜內一般標配電流互感器，檢測接地電流信號后，在接地后可以及時報警。

接地電阻柜加裝智能檢測保護裝置，可記錄接地電流，接地時間，柜內的溫度濕度，接地次數，設有485通訊接口，上傳相關數據到主控室。根據電阻柜的上下游設備的接線方式確定柜子的進出線方式，一般有上進下出和下進下出，采用上進下出時柜體頂端裝有穿墻套管。

根據使用場所的環境決定采用哪種柜體，一般有KYN28柜、冷軋鋼板、不銹鋼柜體等。在設計可加NS-ZK系列電阻柜智能監控裝置，可以監測接地電阻柜多個參數，可記錄單相接地時間、電阻溫度、接地電流大小、環境溫度、濕度，并且可以記錄接地次數，同時具有通訊接口，滿足了變電站可無人職守的要求。

為檢修方便設計時可加裝真空接觸器或隔離開關；電阻柜重量在300kg以上的，柜體頂部設計裝有吊環，便于機械吊裝；電阻柜底部需要安裝槽鋼底座，便于叉車的裝卸。
