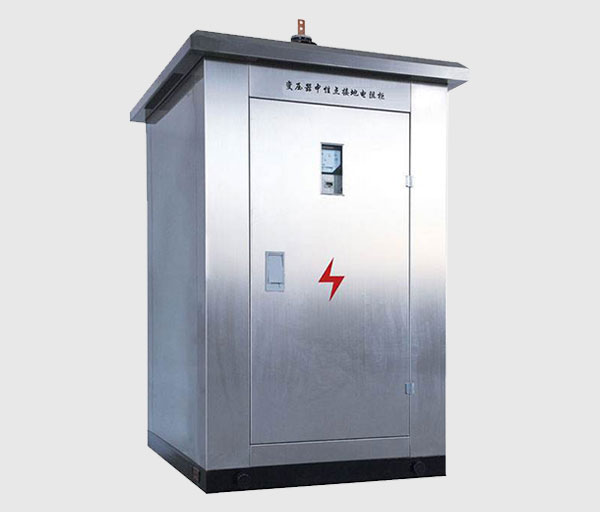

中性點接地電阻柜是近年來發電機或變壓器中性點比較常見的接地方式，一般中性點接地電阻柜是由不銹鋼合金電阻器、電流互感器或者零序電流互感器、柜體外殼組裝而成的。其中電流互感器是依據電磁感應原理將一次側大電流轉換成二次側小電流來測量的儀器。

電流互感器是由閉合的鐵心和繞組組成，它的一次側繞組匝數很少，串在需要測量的電流的線路中。因此它經常有線路的全部電流流過，二次側繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的二次側回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如果直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

接地電阻柜是為了保護發電機組或者變壓器的設備。為了使其發揮功能，在柜內加裝了電流互感器，從而取樣電流，便于測量和保護。如果只是接地保護的話，安裝零序電流互感器就可以了。中性點接地電阻柜是一種較好的成套接地設備，柜內包括接地變壓器、電阻器、電阻柜智能監控裝置、隔離開關，其設備不斷得到了很好的發展，而且還具有廣泛的應用范圍。

通常情況下可以將其安裝于發電廠廠用電系統、變電所供電系統、工礦企業配電系統中，實現這些電網采用中性點接地電阻柜的系統運行方式。相比較而言中性點接地電阻器，比較適用于系統中性點采用小電阻或中電阻接地的場合，具有一定的針對性能，當對其設備的使用過程中出現故障時，需要將其立即跳閘切除故障線路過的解決。

綜上所述，中性點接地電阻柜是電力系統的必備產品。
