接地變壓器通常只有1個容量，也就是其接地的容量。接地電阻柜廠家介紹但在某些變電站內，沒有低壓400V的配電變壓器，故在接地變壓器內設置一個400V的線圈，供變電站內其他設備的用電。接地變壓器都是單相變壓器，其二次側裝設電阻。其電壓應當取相電壓，而電流應當根據接地保護的要求選擇，高電阻接地、地電阻接地和中電阻接地對于允許流過的接地電流是不同的。

如6KV的接地變壓器，其電壓為1.05(6/1.732)=3.6KV，其中1.05是考慮可能工作電壓會高出5%，高電阻接地，接地電流控制在15A，那么這臺單相變壓器容量就是1.1(3.6X15)=60KVA，1.1為考慮10%的容量余度。

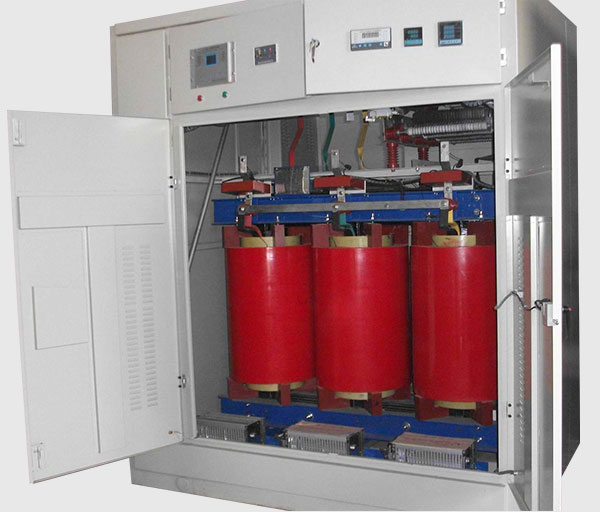

變壓器接地電阻柜工作原理：連接于變壓器中性點與大地之間的一種限流電氣保護設備，在電網正常運行時不工作，當電網線路出現故障時，變壓器中性點電壓將產生偏移，如果變壓器中性點接有接地電阻裝置，它可以將配電網中中性點強制接地，并限制其故障電流，使繼電保護設備有足夠的時間進行檢測，實現跳閘和備用切換，避免配電網和電氣設備遭到破壞。

我國電力系統常用的中性點接地方式有：中性點直接接地、中性點不接地、中性點經消弧線圈接地(諧振接地)、中性點經電阻接地這四種方式。電力系統接地運行方式涉及電網的運行、供電可靠性、用戶用電等諸多重要問題。中性點經電阻接地就是在電網中性點，與地之間串聯接入某一電阻器。

適當選擇所接電阻器的阻值，不僅可以泄放單相接地電弧后半波的能量，從而減少電弧重燃的可能性，抑制電網過電壓的輻值，還可以提高繼電保護裝置的靈敏度以作用于跳閘，從而有效保護接地電阻柜系統正常運行。
