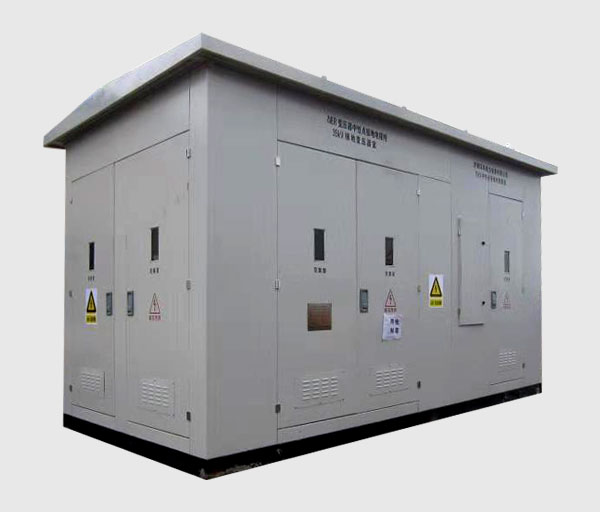

目前我國一些大型數據中心都會用到高壓發電機中性點接地電阻柜，也叫發電機接地電阻柜、發電機中性點電阻柜等，簡稱電阻柜，是由多臺發電機共用一臺接地電阻柜及真空接觸器柜，與柴油機組的成套配電裝置。主要用于柴油發電機組。發電機接地電阻柜滿足DL/T40491，IEC298、GB3906等標準要求。

本裝置選用單相真空接觸器，工業級PLC編程控制，是柴油發電機組優選的接地配套產品。高壓發電機中性點接地電阻柜，主要的作用是：當發電機運行中發生單相接地故障時，當故障電流達到一定值，其故障點出現電弧接地，使得接地過電壓的出現具備了特定的“臨界”條件，從而導致弧光接地過電壓的產生。

由于發電機的耐壓水平較弱，其絕緣容易遭受破壞。進一步擴大定子繞組絕緣損害范圍，甚至燒損鐵芯，并伴隨產生高于正常狀態時的機械壓力作用于發電機及其回路。如不及時發現并快速切除故障，將發展成為相間或匝間短路。

基于上述原因，國際廣泛采用發電機中性點經高阻接地，當其回路發生單相接地時，以限制弧光接地過電壓，減輕對鐵芯的灼傷，減少對發電機及其回路的機械壓力。接地電阻柜分變壓器和發電機中性點接地電阻柜，常用隔離開關和真空接觸器分?jǐn)嚯娮杵鳌?/span>

高壓隔離開關又叫隔離刀閘，用于各種電阻柜，優點是可以看到明顯的斷開點。缺點是無滅弧裝置的高壓電器，只能在沒有負荷時，進行開啟。不能用于帶負荷分?jǐn)?，也是電力系統中使用較多的高壓電器。電阻柜主要采用GN19開啟式隔離開關。只能在電路中分?jǐn)嗳萘啃〉木€路，如pt回路，避雷器回路；空載變壓器；小容量的電容電流。在接地電阻柜電流大于5A時，不能用其切斷回路。
